+ RTE met à votre disposition des informations pédagogiques sur les creux de tension pour vous aider à mieux les identifier et les différencier des coupures

Bénéficiaires

• Consommateurs
• Distributeurs
• Producteurs

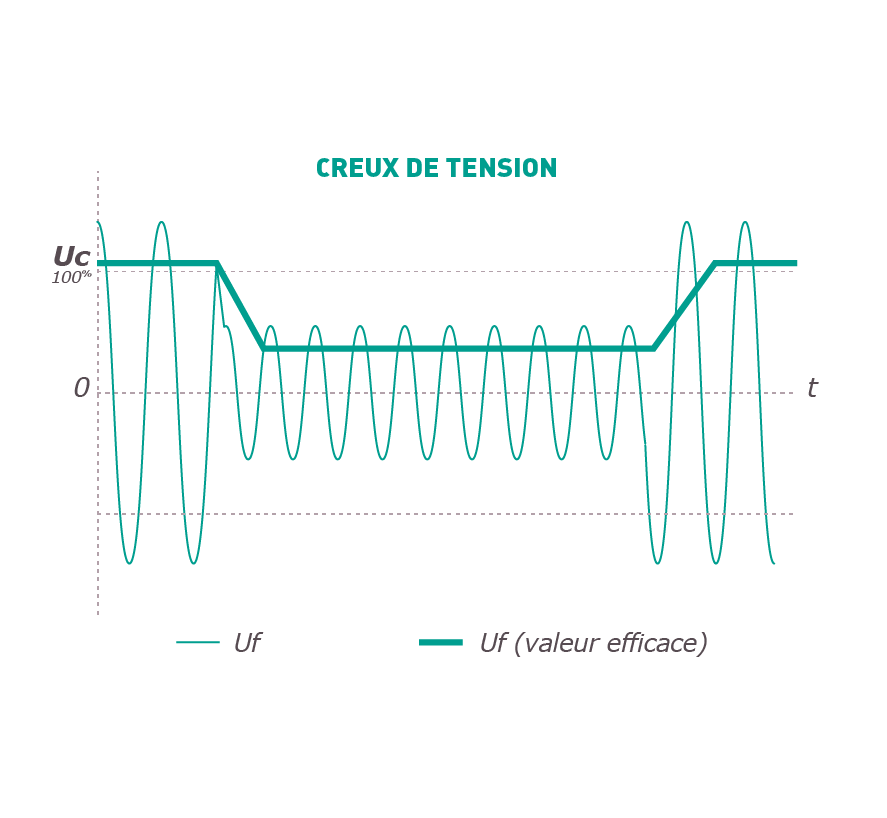

Qu’est-ce qu’un creux de tension ?

Il y a creux de tension lorsqu’il y a une diminution temporaire de la valeur efficace de la tension de fourniture (Uf) en dessous d’un seuil fixé à 90% de la tension d’alimentation déclarée (Uc).

Sur un système polyphasé, un creux de tension commence lorsqu’au moins l’une des tensions chute en dessous du seuil et se termine lorsque l’ensemble des tensions est égal ou supérieur au seuil.

Un creux de tension est caractérisé par :

• Sa profondeur (écart relatif par rapport à Uc), qui peut varier au cours du temps, sur chaque tension ; on parle aussi de tension résiduelle (tension minimale atteinte sur au moins une des tensions).
• Sa durée : de quelques dizaines à quelques centaines de millisecondes, rarement plus de 1 s.

Bien qu’un creux de tension puisse dans certains cas provoquer l’arrêt d’un processus, il ne s’agit pas d’une coupure.

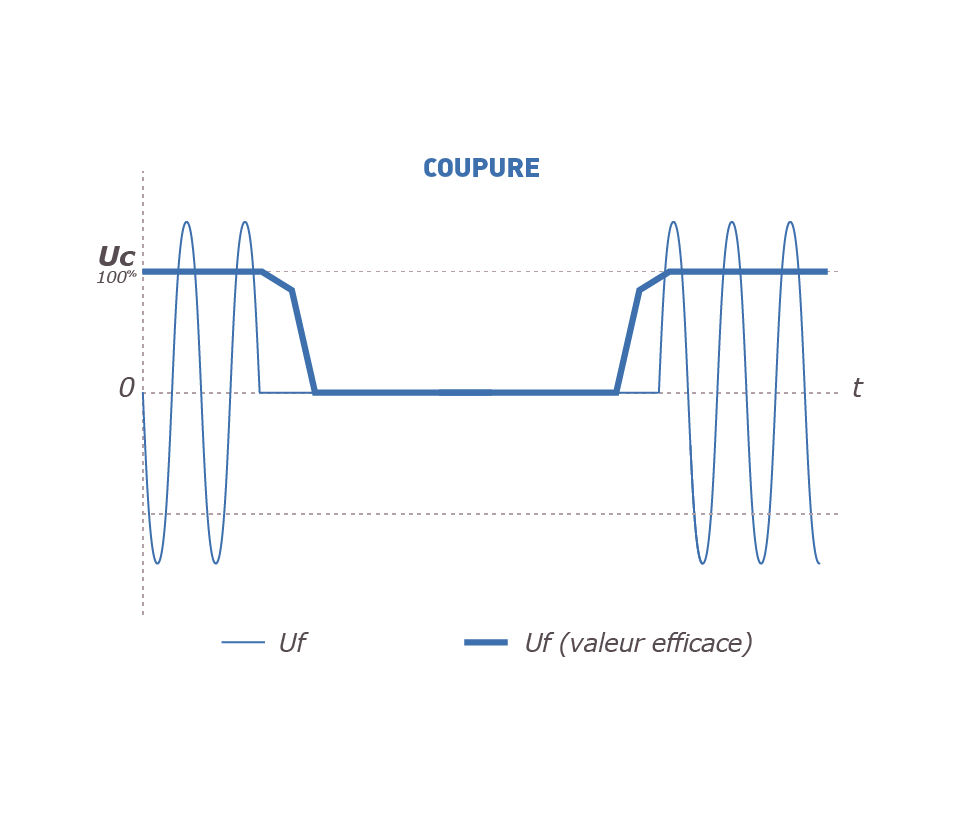

Qu’est-ce qu’une coupure ?

Il y a coupure lorsque les valeurs efficaces de l’ensemble des tensions sont simultanément inférieures à 5% de Uc.

Une Coupure est caractérisée par sa durée :

• coupure longue (CL) > 3 min
• coupure brève (CB) entre 1s et 3 min
• coupure très brève (CTB) < 1s

L’origine des creux de tension

La quasi-totalité des incidents engendre un court-circuit sur un ouvrage. Ce court-circuit entraîne la circulation de courants élevés entre les sources de tension et ce défaut, avec un phénomène physique de baisse de tension sur le réseau qui va durer jusqu’à l’élimination du court-circuit (mise hors tension de l’ouvrage en défaut).

Cette baisse momentanée est un creux de tension, dont la profondeur dépend notamment du type de court-circuit (profondeur beaucoup plus importante pour un court-circuit polyphasé que pour un monophasé) et de la proximité du court-circuit par rapport à l’installation du client.

L’origine (chaque court-circuit) et la nature des creux de tension (baisse de tension vue par l’ensemble des sites clients jusqu’à plusieurs dizaines voire centaines de kilomètres aux alentours du défaut) en fait le type de perturbation le plus fréquemment vu par les clients :

En moyenne, l’alimentation d’un site client subit moins d’une coupure longue tous les 10 ans, moins d’une coupure par an quelque soit sa nature (longue, brève ou très brève), alors qu’elle peut être sujette à 1 creux de tension tous les 10 jours.

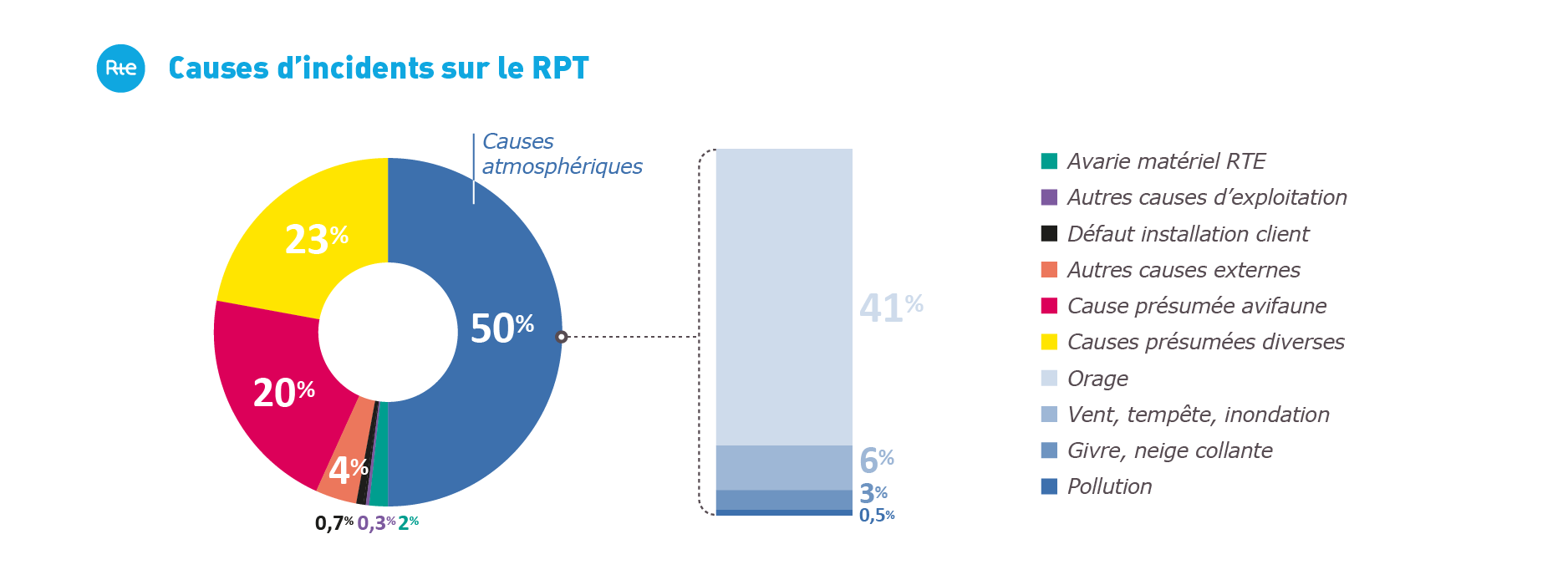

L’origine des courts-circuits sur le réseau

NB : Le réseau RTE subit en moyenne près de 8000 courts-circuits / an

Nos actions en faveur de la diminution des creux de tension

Les principaux leviers pour améliorer la qualité de l’électricité consistent à diminuer l’occurrence des perturbations et/ou à réduire leur amplitude et leur durée. Pour les creux de tension, RTE s’efforce de :

• réduire le nombre de courts-circuits par des actions de fiabilisation des ouvrages contre les causes les plus courantes (foudre, avifaune…)
• d’éliminer plus rapidement les courts-circuits en améliorant ses protections, afin de réduire la durée des creux de tension
• limiter la propagation des creux de tension en adaptant, lorsque c’est possible, les schémas d’exploitation du réseau.

Votre contribution dans la désensibilisation aux creux

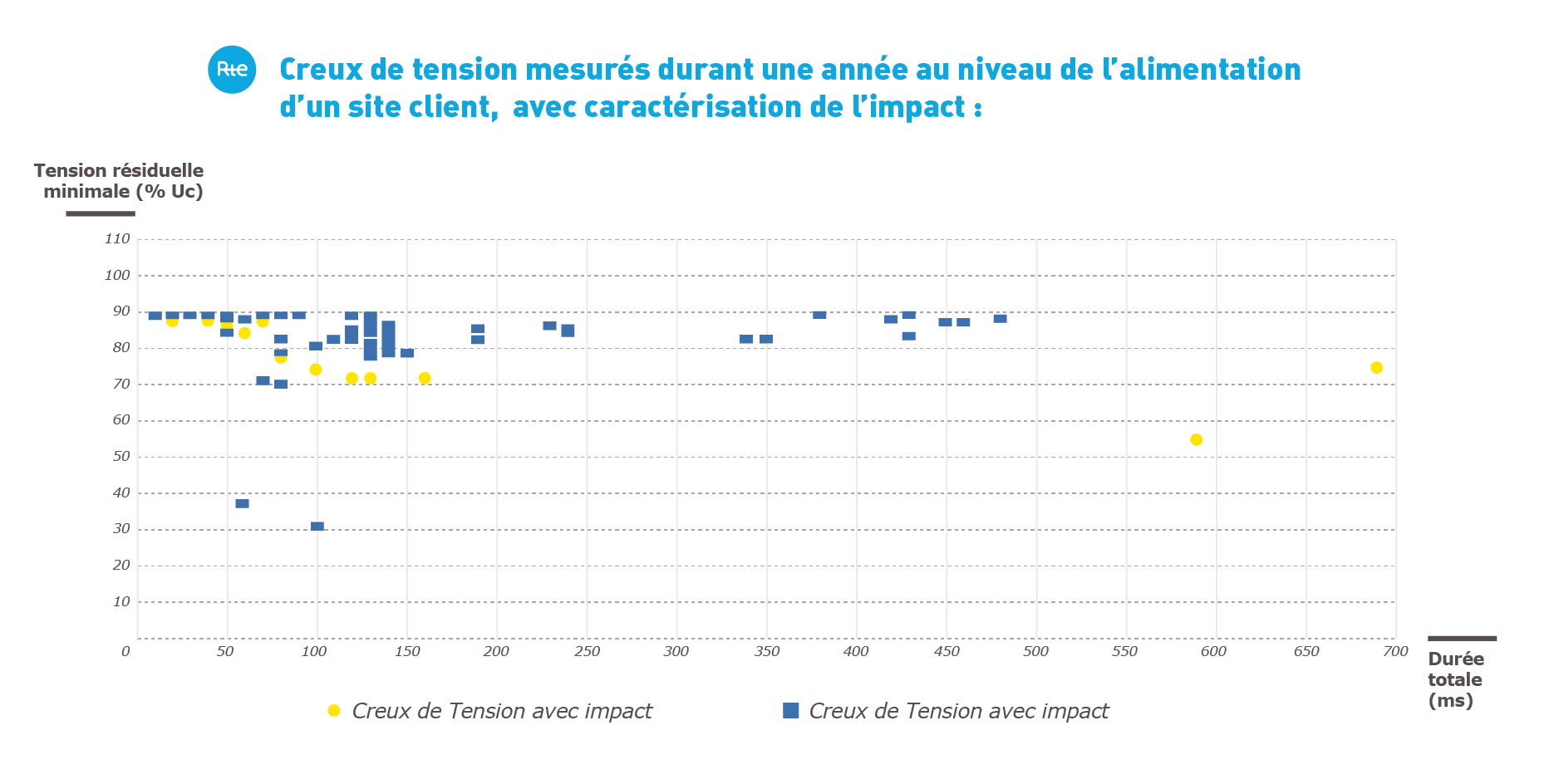

La majorité des creux de tension sont de profondeur et de durée limitée et ne sont pas ressentis par la plupart des clients. Néanmoins certains consommateurs industriels sont sensibles aux creux de tension.

La sensibilité dépend de la nature du processus et des moyens de désensibilisation mis en œuvre sur l’installation pour améliorer son immunité aux perturbations ou en atténuer les conséquences.

Prestations Annexes optionnelles relatives à la qualité d’alimentation : Qualité de la Tension + (Q+) et Sup Quali+

Le service Qualité de la Tension + est une prestation que tout client peut souscrire via un contrat de prestation annexe.

Il consiste notamment à surveiller les perturbations de l’onde électrique à l’aide d’un appareil de mesure de la qualité (installé et géré par RTE). Il permet également d’effectuer une analyse croisée des creux de tension, identifiant l’origine sur le réseau et recensant leurs conséquences sur l’installation du client. L’objectif étant de permettre des actions ciblées d’amélioration sur le réseau et/ou de désensibilisation de ses installations par le client.

Il comporte un engagement sur le nombre de creux de tension dépassant 30% de profondeur plus de 400 ms.

Le service Sup Quali + est une prestation pour les clients ayant fait des efforts de désensibilisation de leur installation.

Ce service offre un engagement amélioré, prenant en compte les creux de tension dont la profondeur dépasse 45% pendant 20ms, ou 30% pendant 200ms, ou 20% pendant 500ms.

Accédez aux modalités de souscription aux services sur la page « Qualité de l’électricité : les services Qualité tension+ et Sup Quali+ »

Documentation de référence

Pour en savoir plus, accédez à la bibliothèque et consultez les documents suivants :

• CART consommateur
• CART distributeur
• CART GRD

Contact(s)

Pour toute demande de souscription ou d’information, veuillez contacter votre interlocuteur commercial privilégié ou l’adresse email générique du service commercial de votre zone géographique.

Informations complémentaires

Les rapports annuels sur la qualité de l’électricité | RTE (rte-france.com)

Modes d’accès au suivi de la qualité de l’électricité

Les informations en ligne concernant les perturbations, les creux de tension et les engagements associés sont accessibles via votre Espace Personnalisé Client (EPC).
